適用范圍
機床主要應用于新能源汽車、航空航天、乘用車、商用車、精密減速機等行業的齒輪精密磨削加工，批量加工精度可達GB/T10095.1-2008標準的4-5級。
機床主要性能、特點：

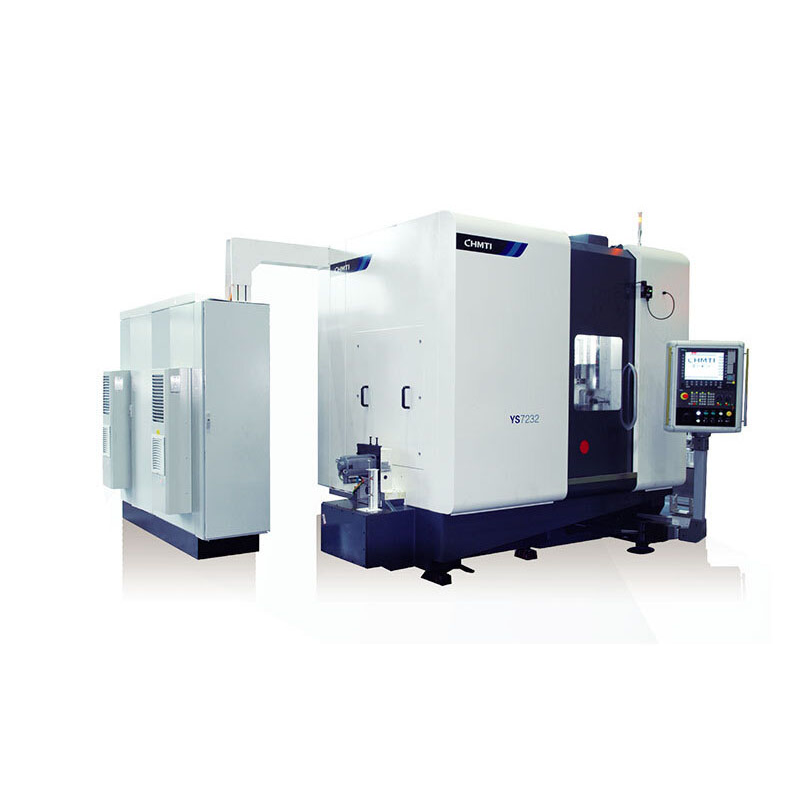

● 機床為十一軸五聯動數控磨齒機。YS7232G系列磨齒機是重慶機床和英國PTG（HOLROYD）公司嚴格按照歐洲精密機床的開發流程研制的全數控高精密高性能磨齒機。
● 機床各直線軸絲杠副采用歐洲原裝進口帶預加負荷的高精密絲桿。
● 砂輪主軸采用德國原裝進口大功率整體式電主軸，主軸軸承采用歐洲進口的成組配對的陶瓷球軸承，各個直線軸采用歐洲進口高剛性滾動直線導軌。
● 機床采用西門子840Dsl系統，通過系統的多通道控制平臺，柔性控制十一個數控軸，實現工件自動裝夾、自動砂輪修整、高速對齒、自動磨削示教、自動修整示教、自動余量分配和自動磨削的整個加工過程的全自動控制。
● 機床軟件功能完善，處于國內地位，可以實現齒向任意修形、齒面扭曲補償、點修整（任意齒形修整）、齒面網紋磨削、雙壓力角非對稱齒輪磨削、小錐度齒輪磨削等各種復雜修形功能。
機床主要技術、規格參數:
| 主要技術規格 | 參數規格 | ||
|---|---|---|---|
| YS7232 | YS7232G | ||
| 最大工件直徑 | mm | 320 | 320 |
| 最大工件模數 | mm | 6 | 8 |
| 砂輪主軸最高轉速 | r/min | 9000 | 7800 |
| 工件主軸最高轉速 | r/min | 1500 | 1000 |
| 砂輪中心至工作臺回轉中心距離 | mm | 50~450 | 50~450 |
| 砂輪安裝尺寸 | mm | Φ300×Φ115×160（最大） | Φ300×Φ115×160（最大） |
| 滾輪最大安裝尺寸 | mm | Φ140×Φ52×40 | Φ140×Φ52×40 |
| 電主軸功率 | kW | 38 | 38 |
