適用范圍

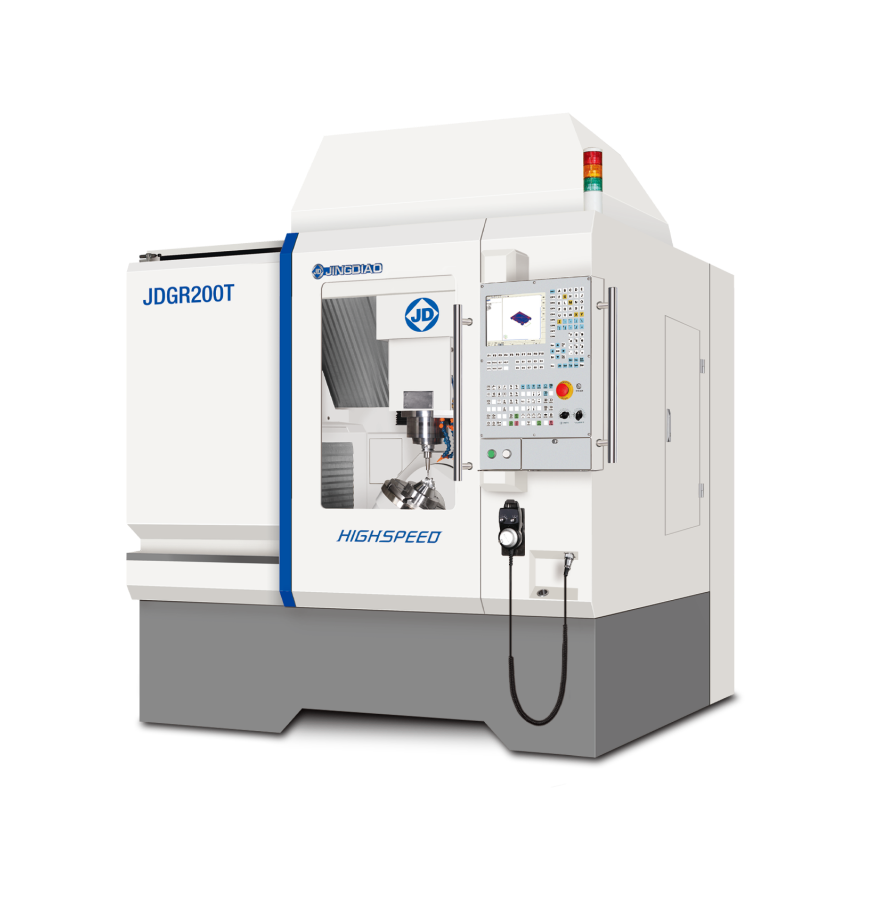

適用于電子、醫療、光學等行業精密模具零件銑削、研拋加工及金屬和非金屬材料小孔鉆孔加工的精密型精雕五軸高速加工中心
四款主軸和四款刀庫可供選擇,適應多種加工場景。
技術參數
X/Y/Z 行程: | 500/280/300 mm |
B/C軸回轉角度: | —120°~90°/360° |
工作臺尺寸: | Ф260mm |
MAX工作負重: | 50kg |
主軸類型 | 精密加工專用電主軸 JD135E-32-HE32/F |
高速精密電主軸 JD135S-24-BT30/FA |
主軸參數 | 32000rpm/HSK-E32 | 24000rpm/BT-30 |
刀庫信息 | 鏈?zhǔn)降稁?kù)(37/63把刀) |
主軸類型 | 高速精密電主軸 JD150S-20-HA50/C |
中空通水電主軸 JD150SC-20-HA50/A |
主軸參數 | 20000rpm/HSK-A50 | 20000rpm/HSK-A50 |
刀庫信息 | 鏈?zhǔn)降稁?kù)(37/63把刀) |
設備亮點

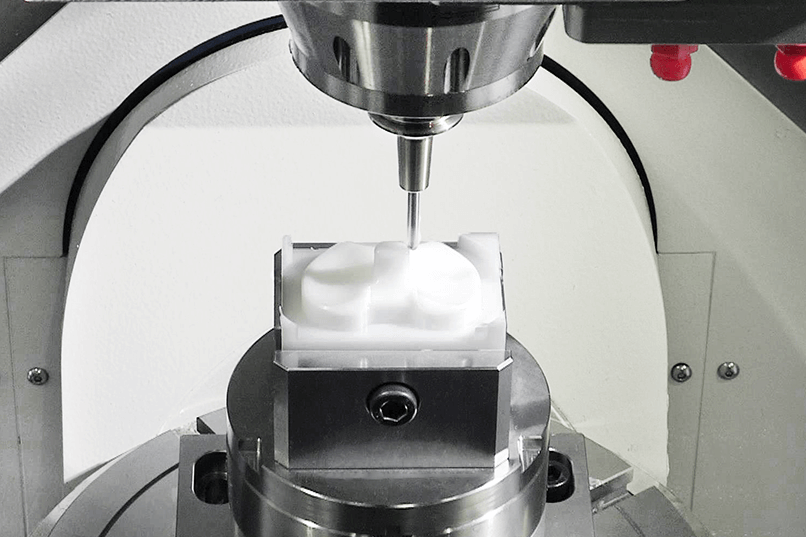

微米級加工能力
穩定實現"0.1μm進給,1μm切削,nm級表面粗糙度"加工;
配置精雕精密加工專用電主軸,轉速達32,000rpm;
可配置精雕微霧潤滑系統,滿足微銑削加工對于冷卻的要求。
豐富配置,滿足多樣化生產需求
配置刀庫容量為37和63的鏈?zhǔn)綑C(jī)械手刀庫,滿足產品加工對于刀具數量和種類的要求;
配置精雕高速精密電主軸,切削能力強,具備實現銑、磨、鉆、鏜、攻等復合加工的能力;
加裝機內噴淋系統,配合機內螺桿式排屑器,快速排出機內切屑;
配置機外刮板式排屑器,快速排出切屑,延長零件批量加工廢屑清理周期;
可升級為自動化單元,實現自動上下料,滿足夜班的連續加工需求。
穩定的加工效果
配置精雕五軸加工專用CAM軟件——SurfMill,保證五軸工藝的安全、可靠;

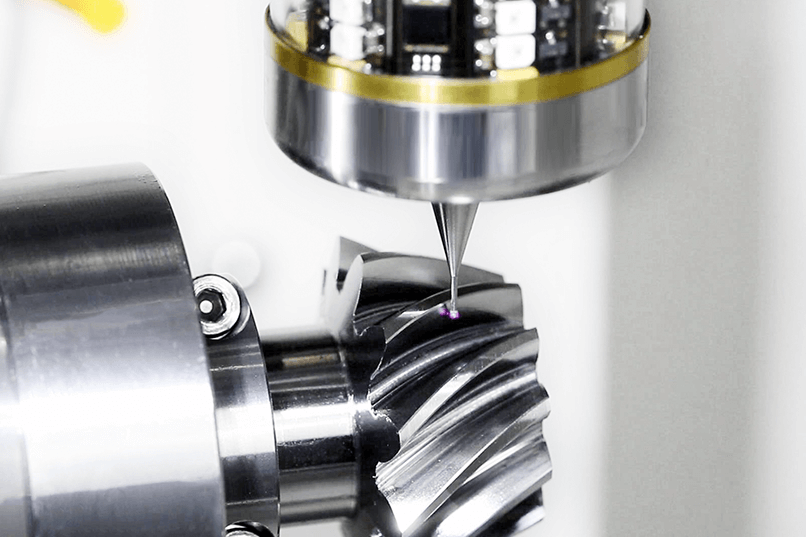

可配置精雕在機檢測系統,量化精密加工中機床、刀具和工件的狀態。
