適用范圍

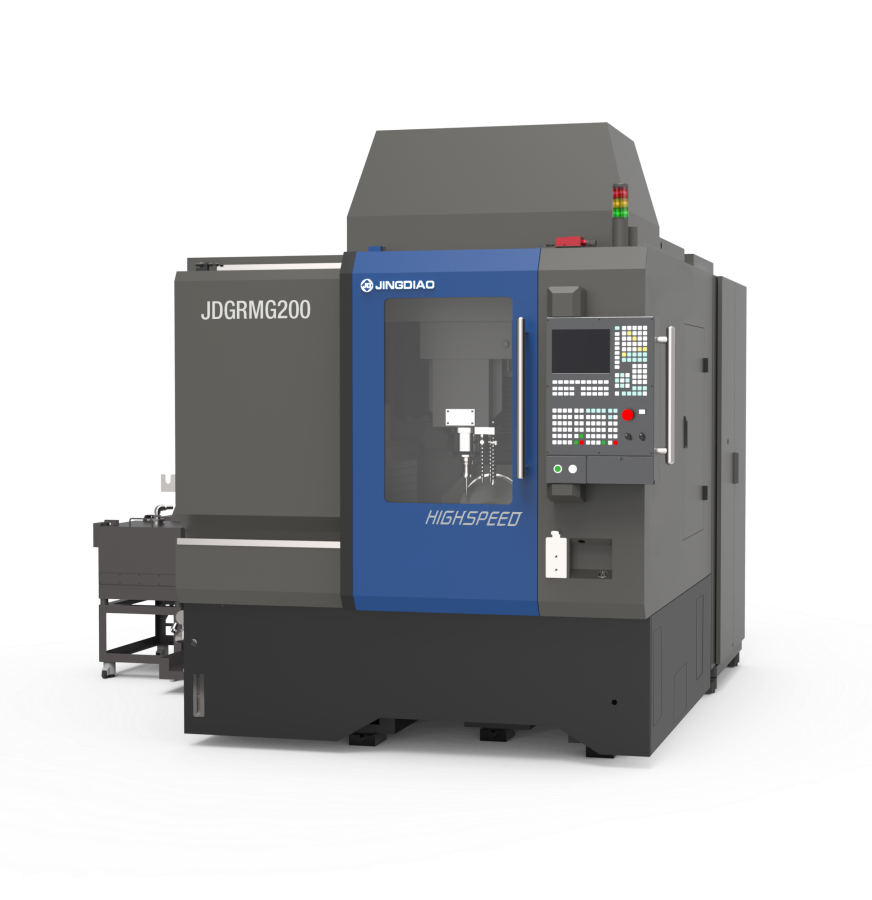

適用于玻璃、陶瓷、硅、石墨等硬脆材料零件加工的磨削型精雕五軸高速加工中心
配置磨削加工專用附件，穩定實現小于5 μm的加工精度。
技術參數
| X/Y/Z 行程： | 500×280×300mm |
| B/C軸回轉角度： | -120°～90°/360° |
| 工作臺尺寸： | Φ260 |
| MAX工作負重： | 50kg |
| 主軸類型 | 高速精密電主軸 JD135S-24-BT30/FA |
| 主軸參數 | 24000rpm/BT30 |
| 刀庫信息 | 鏈?zhǔn)降稁欤?7把刀） |
設備亮點
滿足脆硬材料銑磨加工的硬件配置

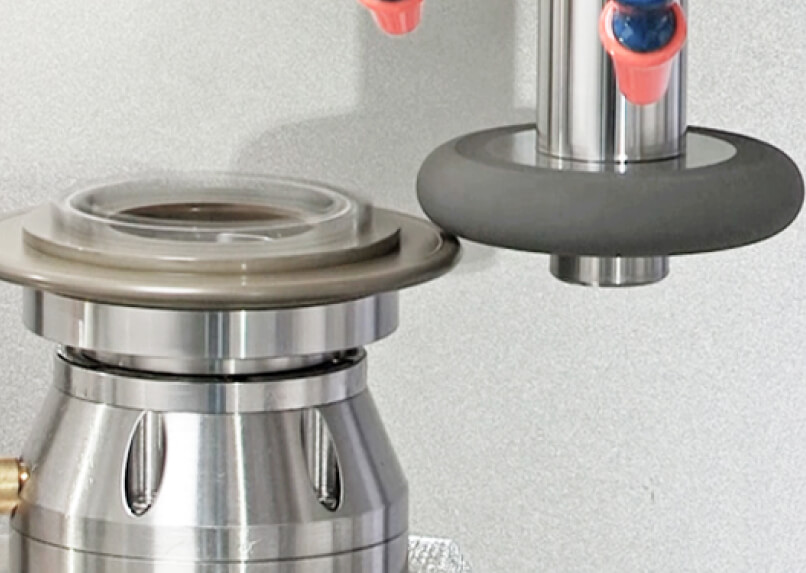

可配置精雕精密加工專用電主軸，轉速高，振動小，滿足使用砂輪進行精準磨削；
配置單機磨削過濾系統，濾除切削液中的磨削顆粒，確保切削液的潔凈，保障產品表面質量；
配置砂輪修整器，可在機修整砂輪輪廓；
配置砂輪直徑測量裝置，實現精準測量砂輪直徑和砂輪對刀；
可配置油霧收集器，確保使用冷卻液時，油霧被及時收集，減少機床內部溫度的波動；
可配石墨集塵器，在加工石墨類材料時，快速收集粉塵，保證機內環境。
防護結構設計，有效隔離磨削粉塵
X、Y軸采用雙層防護結構，有效消除加工粉塵對導軌等精密零件的損傷；
正壓密封設計，進一步防止水氣和加工粉塵進入機床縫隙；
刀庫門采用特殊的結構設計，配置密封條，防止磨削粉末對刀庫零件的損傷。
集成精雕特色技術，保障硬脆材料加工質量

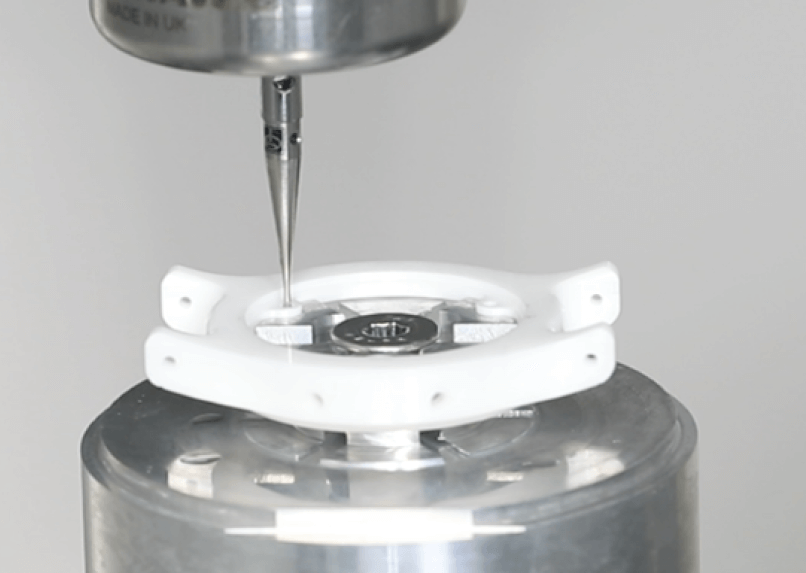

可配置精雕在機檢測系統，量化精密加工中機床、刀具和工件狀態；
配置精雕精密加工管理軟件SurfMill，完成加工、檢測、管控程序的規劃，實現連續的五軸磨削加工；
精雕精密加工管理軟件SurfMill基于虛擬仿真技術，開發安全、可靠的五軸磨削工藝；
